MEMBUAT GELOMBANG SINUS DENGAN SPREADSHEET

Tutor.Okeguru.Com - Ini jadi hal menarik. Ketika menunjukkan kepada siswa. Suatu konsep yang sulit dilihat secara visual, tapi bisa dibuktikan.

Mata pelajaran Teknik Elektronika Komunikasi memberikan pengalaman siswa terhadap proses terjadinya komunikasi dengan menggunakan gelombang radio.

Pemahapan gelombang sinus, jadi konsep dasar yang mutlak harus diketahui. Sebelum melanjutkan pada penguasaan konsep komunikasi radio.

Baik itu komunikasi radion AM (Amplitude Modulation), FM (Frequency Modulation), PM (Phase Modulation) dan berbagai teknik modulasi lainnya.

Nah, kali ini saya mau coba membuktikan. Bentuk gelombang sinyal radio, yang secara konsep dikenal dalam bentuk persamaan gelombang sinus.

Daftar Isi:

Gelombang Sinus

Tenik komunikasi elektronika memperkenalkan dua sinyal penting dalam proses pengiriman informasi. Yaitu sinyal informasi dan sinyal pembawa.

Kedua sinyal tersebut digambarkan dalam buku teks berbentuk gelombang sinus. Bedanya, sinyal informasi punya frekuensi lebih rendah dibandingkan sinya pembawa.

Persamaan matematis untuk kedua gelombang tersebut sama. Perbedaannya ada pada nilai Amplitudo (A) dan besar frekuensinya (f). Jadi bentuk pesamaan matematisnya seperti ini.

Catatan : Nilai ω = 2πf

Komponen Sinyal Gelombang

Cara mudah untuk memahami konsep sinyal dalam bentuk gelombang sinus adalah mengenal komponennya.

Sudah saya sebutkan di atas. Komponen gelombang sinal terdari dari Amplitudo. Dalam gambar persamaan diatas ditulis dengan simbol A.

Kemudian frekuensi. Di gambar pesamaan di atas ditulis dengan simbol f.

Satu lagi, komponennya adalah waktu. Ditulis dengan simbol t.

Nah, dari komponen - komponen ini, saya akan ajak untuk membuktikan. Jika pesamaan gelombang di atas akan menghasilkan gelombang sinus.

Formula SIN di SpreadSheet

Formula SIN di SpreadSeheet berfungsi untuk mendapatkan nilai SIN dari suatu angka.

Penulisan formulanya seperti ini =SIN(angka). Ada beberapa cara penulisan formula, tapi saya tidak akan bahas disini.

Untuk membuktikan persamaan sinyal gelombang, saya akan menggunakan format formula SIN((pi)/180). Format ini fungsinya untuk mendapatkan nilai derajat dari fungsi sinus.

Tahapan Membuktikan Gelombang Sinus

Ada 4 tahapan untuk membuktikan persamaan sinyal akan membentuk gelombang sinus.

1. Membuat nilai konstanta untuk amplitudo (A) dan frekuensi (f);
2. Membuat nilai variable untuk waktu (t). Mulai dari 0 sampai 360;
3. Membuat formula gelombang sinus; dan
4. Membuat grafik

Membuat Nilai Konstanta

Saya akan menjadikan Amplitudo (A) dan frekuensi (f) sebagai nilai konstanta.

Cara membuatnya di SpreadSheet sama persisi seperti yang pernah dibahas pada Membuat Grafik Parabola.

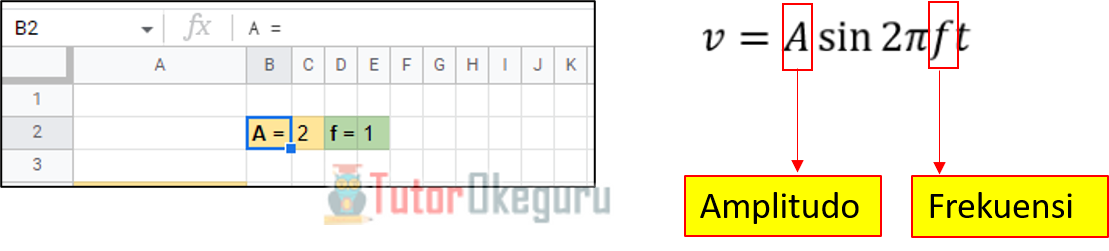

Nilai konstantan untuk Amplitudo saya simpan di cell C2. Sedangkan untuk frekuensi (f) disimpan di cell E2. Seperti ditunjukan pada gambar di atas.

Membuat Nilai Varibel

Kemudian untuk nilai varibel saya pilih waktu (t). Karena nilai sinusnya akan di rekam pada setiap perubahan waktu.

Saya buat variabel waktunya mulai dari cell B4 sampai dengan cell AL4. Nilai awalnya saya beri angka 0.

Nah, untuk cell C4, saya buat formula =B4+10. Ini dimaksudkan, supaya varibel waktu (t) bisa dibuat otomatis menghasilkan angka 0 sampai 360.

Selengkapnya, coba deh diperhatikan gambar tabelnya.

Membuat Formula Gelombang Sinus

Ini jadi bagian terpenting. Perlu fokus dan ketelitian.

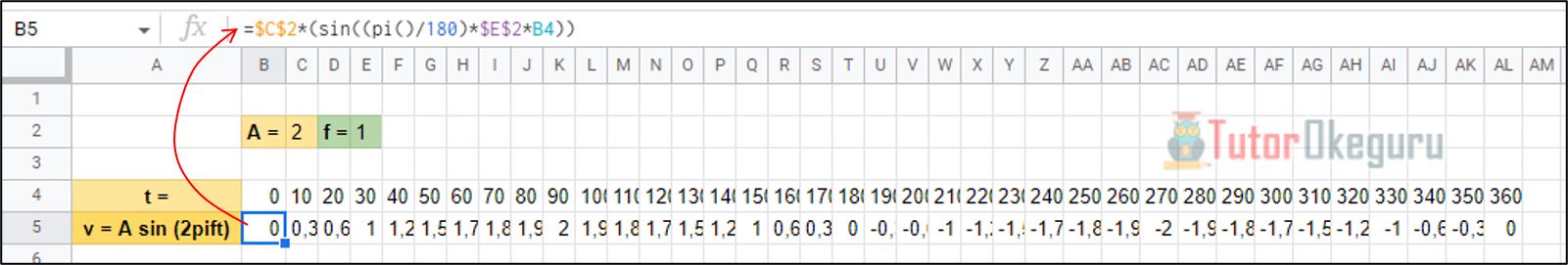

Saya menyimpan formula gelombag sinus, di cell B5. Kemudian formulanya di copy sampai dengan cell AL5.

Hasilnya jadi seperti gambar di bawah ini.

Gambar ini akan menjelaskan konversi persamaan gelombang sinus hingga menjadi formula SpreadSheet.

Membuat Grafik Gelombang Sinus

Membuat grafik caranya sama persis seperti yang pernah saya bahas di Cara Membuat Grafik Parabola.

Blok nilai formula gelombang sinus mulai dari cell B4 sampai dengan cell B5 sampai dengan cell AL5 seperti ini.

Kemudian klik Sisipkan (Insert). Klik Diagram.

Hasilnya akan seperti ini.

Mudah kan. Jika ada penjelasan yang kurang jelas atau ada kesalahan, silahkan tulis di kolom komentar.

Karena berbagi itu indah, bagikan artikel ini untuk saling berbagi informasi.
Salam inovasi, Salam implementasi.
~☺~
